產品概述： 上海諾廣減速機廠生產 S系列斜齒輪蝸輪蝸桿減速
產品特點：
T螺旋錐齒輪換向器產品特點: &
產品特點: 上海諾廣減速機廠生產 SWL絲桿升降機
使用范圍：
產品說明： 1、按輸出方向分主要有兩種：直線

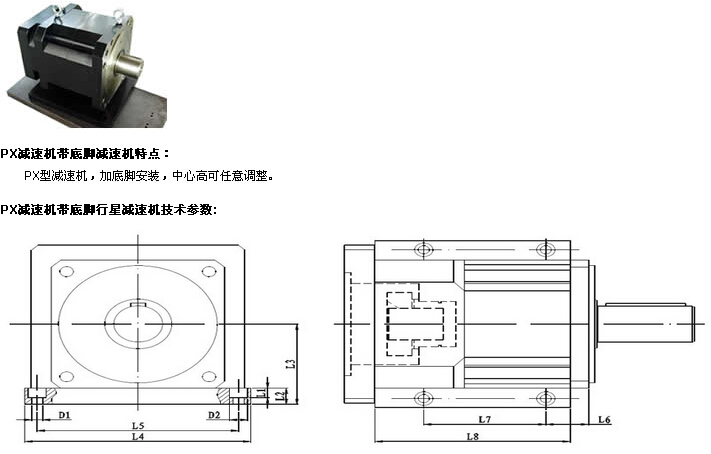

| 型號 | PX90 | PX115 | PX142 | PX190 | PX240 | PX285 | PX330 | PX400 | |||||||||||||||||
| 級數 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| D1 | 孔 | 9 | 9 | 9 | 11 | 13 | 13 | 18 | 18 | ||||||||||||||||
| D2 | 沉頭孔 | 15 | 15 | 15 | 18 | 20 | 20 | 26 | 26 | ||||||||||||||||
| L1 | 沉頭深度 | 10 | 10 | 10.5 | 11 | 13 | 13 | 17.5 | 17.5 | ||||||||||||||||
| L2 | 定位薄板 厚度 |
15 | 15 | 18 | 18 | 30 | 27.5 | 35 | 40 | ||||||||||||||||
| L3 | 中心高 | 57.5 | 70 | 89 | 113 | 150 | 170 | 200 | 240 | ||||||||||||||||
| L4 | 定位薄板 寬度 |
125 | 150 | 190 | 240 | 300 | 350 | 400 | 450 | ||||||||||||||||
| L5 | 孔間距 (徑向) |
105 | 130 | 165 | 216 | 260 | 305 | 350 | 420 | ||||||||||||||||
| L6 | 安裝孔至端面 | 10 | 12.5 | 35 | 20 | 30 | 35 | 40 | 40 | ||||||||||||||||
| L7 | 孔間距 (垂直) |
42 | 60 | 79 | 57.5 | 85.5 | 113.5 | 100 | 145 | 186.5 | 127.5 | 117.5 | 175.5 | 110 | 180 | 180 | 150 | 200 | 200 | 180 | 230 | 230 | 200 | 260 | 260 |
| L8 | 定位薄板 長度 |
62 | 80 | 99 | 85 | 113 | 141 | 160 | 209 | 250.5 | 180 | 125 | 225 | 180 | 270 | 270 | 220 | 270 | 270 | 250 | 310 | 310 | 280 | 360 | 360 |
